Гидравлический гайковерт: принцип работы, виды и применение в промышленности

Гидравлический гайковерт — профессиональный силовой инструмент для контролируемой затяжки и ослабления резьбовых соединений. Его применяют там, где обычный ручной, электрический или пневматический инструмент не обеспечивает требуемого крутящего момента, точности или стабильности результата.

Основная область использования гидравлических гайковертов — работа с высоконагруженными болтами, гайками и шпильками большого диаметра. Такие соединения встречаются на трубопроводных фланцах, теплообменниках, турбинах, металлоконструкциях, горном оборудовании, судах, мостах и ветроэнергетических установках.

Гидравлический привод позволяет создавать значительный крутящий момент без ударной нагрузки и чрезмерных физических усилий оператора. При этом момент задается через давление насосной станции по индивидуальной таблице конкретной модели инструмента. Благодаря этому оборудование подходит для ответственных соединений, к которым предъявляются строгие требования по надежности и повторяемости затяжки.

Что такое гидравлический гайковерт

Гидравлический гайковерт, также называемый гидравлическим моментным или динамометрическим ключом, представляет собой инструмент с гидроцилиндром и механическим приводом, преобразующим давление рабочей жидкости в крутящий момент.

В отличие от ударного гайковерта, он воздействует на крепеж плавно. Внутри инструмента не происходит серии высокочастотных ударов. Рабочее усилие создается гидравлическим поршнем и передается на приводной квадрат либо шестигранную кассету через рычажно-храповой механизм.

Для работы гайковерт подключают к специальной насосной станции. Она подает масло под установленным давлением, а также обеспечивает возврат поршня после рабочего хода. Насос может иметь электрический, пневматический, аккумуляторный или ручной привод.

Для каких задач предназначен гидравлический гайковерт

Основная задача инструмента — затяжка резьбового соединения с заданным крутящим моментом. Это особенно важно при сборке фланцев, корпусов редукторов, опорных конструкций, подшипниковых узлов и другого оборудования, где недостаточная затяжка может привести к ослаблению крепежа, утечке или смещению деталей, а чрезмерная — к повреждению резьбы и перегрузке болта.

Гидравлический гайковерт также используют для демонтажа старых, корродированных или прикипевших соединений. Высокий момент позволяет сорвать гайку без применения длинных рычагов, нагрева и ударного инструмента. Однако перед демонтажем необходимо оценить состояние крепежа и убедиться, что головка, кассета и сам гайковерт рассчитаны на предполагаемую нагрузку.

В промышленности оборудование применяется при обслуживании фланцев, монтаже металлоконструкций, ремонте карьерной техники, сборке турбин, техническом обслуживании прокатных станов и проведении плановых остановочных ремонтов.

Принцип работы гидравлического гайковерта

Работа инструмента основана на преобразовании давления гидравлического масла в линейное усилие поршня, а затем — в поворот выходного звена. Насос подает масло в рабочую полость цилиндра. Поршень перемещается и воздействует на силовой рычаг, связанный с храповым механизмом. За один цикл привод поворачивается на ограниченный угол, после чего поршень возвращается, а цикл повторяется.

Таким образом, гайка затягивается или откручивается не непрерывным вращением, а последовательными рабочими ходами. Значение момента зависит от давления и геометрии силового механизма. Для каждой модели производитель составляет собственную таблицу соответствия давления и крутящего момента. Использовать таблицу от другого гайковерта нельзя, даже когда инструменты внешне похожи.

Официальное описание Enerpac подтверждает, что принцип работы заключается в преобразовании гидравлического давления в крутящий момент, а нужное значение устанавливается по таблице «давление–момент» для конкретного инструмента.

Основные элементы конструкции

В корпусе гайковерта расположен гидравлический цилиндр с поршнем. Он создает поступательное усилие, которое силовой механизм передает на храповое колесо.

У квадратных моделей выходным элементом служит приводной квадрат. На него устанавливается торцевая головка соответствующего размера. У кассетных гайковертов используется сменная шестигранная кассета или вставка, которая непосредственно охватывает гайку.

Реакционный рычаг воспринимает обратный момент и передает его на неподвижную опорную поверхность. Без устойчивой точки реакции корпус инструмента начнет поворачиваться в направлении, противоположном вращению гайки. Поэтому правильная установка реакционного рычага является обязательным условием безопасной работы.

Гидравлические рукава соединяют инструмент с насосной станцией. В типовой двухлинейной системе один рукав подает масло для рабочего хода, второй обеспечивает возврат поршня. Соединения выполняются через рассчитанные на высокое давление муфты.

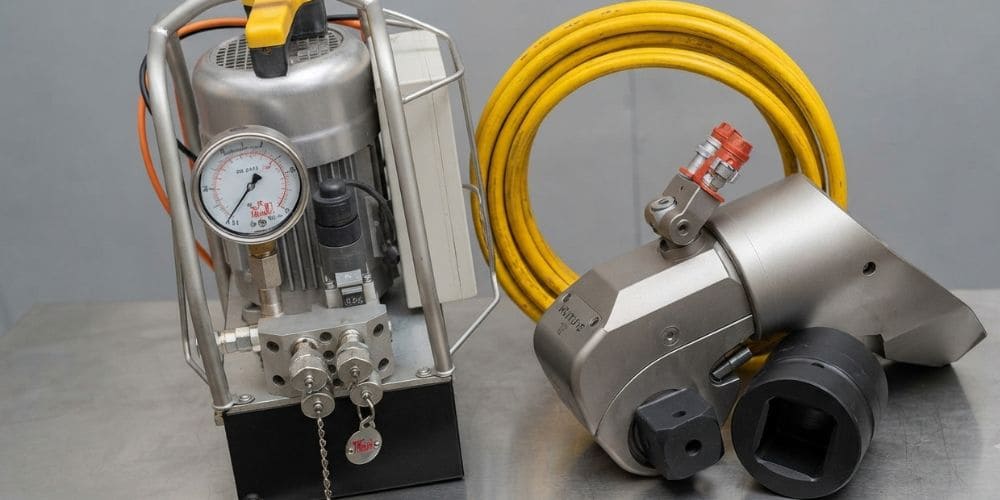

Насосная станция включает насос, бак с рабочей жидкостью, распределитель, предохранительный клапан, манометр и систему управления. Производительность насоса влияет главным образом на скорость рабочих циклов, а не на максимальный момент: требуемое усилие определяется давлением и характеристиками самого гайковерта.

Как создается крутящий момент

Давление масла действует на площадь поршня и создает линейную силу. Через определенное плечо силового механизма эта сила преобразуется в вращающий момент. Чем выше давление, тем больше усилие поршня и момент на выходном звене.

Зависимость не следует рассчитывать самостоятельно по общей формуле. На результат влияют размеры цилиндра, длина рабочего плеча, конструкция храпового механизма и механические потери. Поэтому рабочее давление всегда устанавливают по таблице производителя.

Большинство распространенных промышленных систем рассчитано на давление до 700 бар, однако это не универсальное значение для любого оборудования. Инструмент, рукава, соединительные муфты и насос должны иметь одинаковое совместимое рабочее давление. Enerpac отдельно указывает, что все элементы используемой системы должны быть рассчитаны как минимум на выбранное давление.

Почему гидравлический привод обеспечивает высокую точность

Гидравлическая система создает плавное и регулируемое усилие. Оператор задает давление по манометру или электронной системе управления, а инструмент повторяет рабочие циклы до достижения установленного значения.

Однако точность момента нельзя полностью отождествлять с точностью натяжения болта. Фактическое усилие в шпильке зависит от трения в резьбе, состояния опорной поверхности, наличия смазки, загрязнений и качества крепежа. Поэтому для ответственных соединений необходимо соблюдать утвержденную технологию затяжки: использовать одинаковую смазку, определенную последовательность проходов и предусмотренное проектом значение момента.

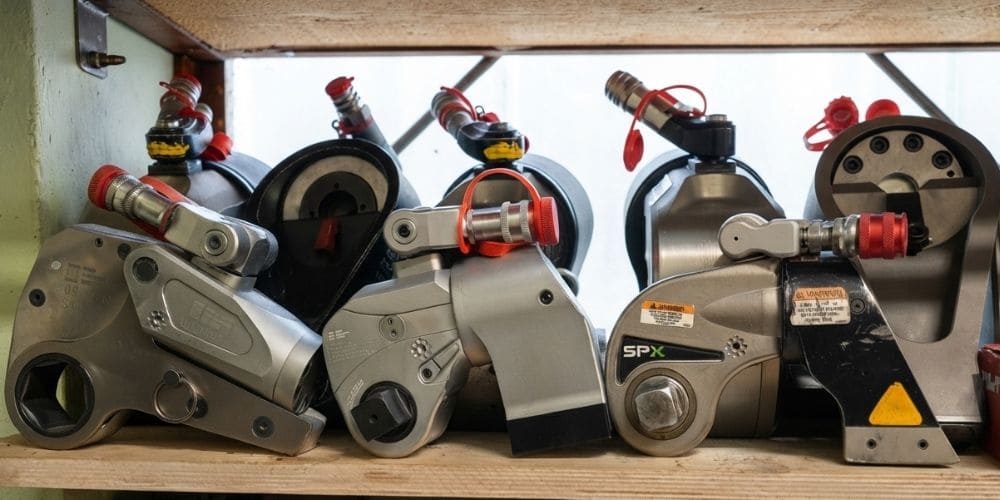

Основные виды гидравлических гайковертов

По конструкции рабочего узла гидравлические гайковерты делятся прежде всего на модели с приводным квадратом и низкопрофильные кассетные модели. Отдельно выделяют инструменты сверхвысокого момента, предназначенные для особо крупных соединений.

Кассетные гидравлические гайковерты

Кассетный гайковерт состоит из силовой головки и сменной кассеты с шестигранным рабочим отверстием. Кассета охватывает гайку непосредственно, поэтому дополнительная торцевая головка не требуется.

Главное преимущество такой конструкции — малая высота. Инструмент можно разместить между близко расположенными трубами, на плотных фланцах, под выступающими частями оборудования и в других местах, где корпус квадратного гайковерта вместе с головкой не помещается.

Сквозная конструкция кассеты также позволяет работать с гайкой, над которой значительно выступает конец шпильки. Atlas Copco и HYTORC позиционируют низкопрофильные модели именно как решения для ограниченного пространства и выступающих болтов.

Под каждый размер гайки требуется соответствующая кассета либо переходная шестигранная вставка. Поэтому при подборе оборудования необходимо заранее определить весь диапазон размеров крепежа.

Торцевые гидравлические гайковерты

Торцевой гидравлический гайковерт имеет выходной приводной квадрат. На него устанавливаются силовые торцевые головки, подобранные по размеру гайки и присоединительному квадрату инструмента.

Такие модели отличаются универсальностью. Один гайковерт может работать с широким набором головок, переходников, удлинителей и специальных реакционных опор. Торцевые модели удобны при монтаже металлоконструкций, ремонте тяжелой техники и обслуживании открытых соединений, вокруг которых достаточно свободного пространства.

Промышленные серии охватывают широкий диапазон нагрузок. Например, линейка квадратных гайковертов Atlas Copco RT включает модели с диапазоном от сотен до более чем 70 000 Н·м, что показывает различие между компактным инструментом и оборудованием для тяжелой промышленности.

Низкопрофильные модели

Термин «низкопрофильный гайковерт» чаще всего обозначает именно кассетную конструкцию. Иногда производители предлагают дополнительные низкопрофильные насадки для квадратного инструмента, но стандартным решением для тесных фланцев остается силовая головка со сменной шестигранной кассетой.

При выборе важно учитывать не только общую высоту корпуса, но и радиус инструмента, ширину кассеты, расстояние между соседними гайками и доступную опорную поверхность для реакции.

Гайковерты сверхвысокого момента

Инструменты сверхвысокого момента применяют на крупногабаритном оборудовании, карьерных машинах, в судостроении, энергетике и тяжелом машиностроении. Они имеют усиленный корпус, привод большого размера и массивный реакционный рычаг.

Из-за значительной массы такие гайковерты могут устанавливаться с помощью подвеса, манипулятора или другого вспомогательного устройства. Особые требования предъявляются к торцевым головкам, опорным элементам и насосной станции. Любая оснастка должна быть рассчитана на полный рабочий момент.

Как выбрать гидравлический гайковерт

Подбор начинается не с размера корпуса или мощности насосной станции, а с технологических параметров соединения. Необходимо знать требуемый момент затяжки, размер гайки, доступное пространство и условия эксплуатации.

Требуемый крутящий момент

Рабочий диапазон инструмента должен перекрывать все предусмотренные технологией значения. Не рекомендуется выбирать модель, у которой требуемый момент находится непосредственно на пределе возможностей. Небольшой эксплуатационный запас снижает вероятность перегрузки и позволяет использовать гайковерт для демонтажа.

При этом слишком мощный инструмент также нежелателен. Работа в нижней части его диапазона может быть менее удобной, а увеличенные масса и габариты усложнят позиционирование.

Значение момента следует брать из проектной, ремонтной или технологической документации. Определять его только по диаметру болта недостаточно: необходимо учитывать класс прочности крепежа, материал соединяемых деталей, смазку и назначение узла.

Размер крепежа

Для торцевого гайковерта подбирают размер приводного квадрата и силовой торцевой головки. Головка должна точно соответствовать гайке, не иметь трещин и деформаций. Использовать стандартные тонкостенные головки, не предназначенные для высоких нагрузок, опасно.

Для кассетной модели определяют размер шестигранника и проверяют, подходит ли кассета к конкретной силовой головке. Также учитывают диаметр и длину выступающей шпильки.

Свободное пространство вокруг соединения

Перед выбором необходимо измерить высоту над гайкой, расстояние до соседнего крепежа, труб, стенок корпуса и других препятствий. Следует заранее определить, где будет располагаться реакционный рычаг.

Для открытых соединений обычно удобнее торцевой гидравлический гайковерт. Для плотных фланцев, выступающих шпилек и ограниченного радиального пространства предпочтительна кассетная модель.

Тип выполняемых работ

Для регулярного монтажа одинаковых соединений важны скорость цикла, возможность подключения нескольких гайковертов и автоматическое управление насосом. Для ремонтных работ на разных объектах большее значение имеют универсальность, компактность и широкий набор оснастки.

При демонтаже корродированного крепежа потребуется запас по моменту. Однако нельзя бесконтрольно увеличивать давление: при превышении допустимой нагрузки может разрушиться головка, кассета, приводной квадрат или сам крепеж.

Производительность насосной станции

Максимальное давление станции должно соответствовать гайковерту. Подача масла определяет скорость выдвижения и возврата поршня. Чем выше производительность насоса при рабочем давлении, тем быстрее выполняется один цикл.

Для одновременной работы нескольких инструментов применяют многопортовые станции. Они позволяют синхронно затягивать несколько гаек фланца, уменьшая перекос и сокращая время операции. При этом инструменты, длина рукавов и схема подключения должны быть согласованы между собой.

Условия эксплуатации

Для работы во взрывоопасной зоне необходимо оборудование в соответствующем исполнении, например насос с пневматическим приводом или сертифицированная электрическая станция. На открытых объектах учитывают температуру окружающей среды, защиту от осадков и вязкость рабочей жидкости.

Для высотных работ важны масса инструмента, возможность страховки и наличие безопасной рукоятки. В стесненных условиях следует оценить положение рукавов и возможность поворота шарнирного соединения без перегибов.

Где применяются гидравлические гайковерты

Нефтегазовая промышленность

В нефтегазовой отрасли гидравлические гайковерты используют при сборке и обслуживании фланцев трубопроводов, запорной арматуры, теплообменников, сепараторов, резервуаров и бурового оборудования. Контролируемая затяжка особенно важна для соединений, от герметичности которых зависит безопасность объекта.

Энергетика

Инструмент применяется при монтаже и ремонте турбин, генераторов, теплообменного оборудования, котлов и трубопроводной арматуры. Высокий крутящий момент позволяет работать с крупным крепежом корпусов и фундаментных соединений.

Химическая промышленность

На химических предприятиях гайковерты используются при обслуживании реакторов, колонн, насосов и технологических трубопроводов. При выборе оборудования учитываются коррозионная среда и требования к взрывобезопасности.

Металлургия

В металлургии инструмент востребован при ремонте прокатных станов, прессов, редукторов, приводов и опорных узлов. Гидравлический привод позволяет обслуживать массивные соединения непосредственно на оборудовании.

Судостроение

Гайковерты применяют при сборке двигателей, валопроводов, движительных комплексов, корпусных конструкций и палубного оборудования. Компактные кассетные модели удобны в машинных отделениях с ограниченным доступом.

Горнодобывающая промышленность

На карьерах и обогатительных предприятиях инструмент используется для ремонта экскаваторов, дробилок, мельниц, конвейеров и другой тяжелой техники. Atlas Copco относит торцевые и низкопрофильные гидравлические ключи к оборудованию для тяжелых непрерывных ремонтных операций в горнодобывающей отрасли.

Строительство мостов и металлоконструкций

Гидравлические гайковерты применяют при монтаже опор, мостовых конструкций, башен, рам и промышленных зданий. Контролируемый момент помогает обеспечить проектные параметры высокопрочных болтовых соединений.

Ветровая энергетика

При строительстве и обслуживании ветроэнергетических установок необходимо затягивать крепеж башни, фланцев секций, ступицы, подшипников и поворотных механизмов. Работа выполняется на высоте и в ограниченном пространстве, поэтому особенно важны масса инструмента, удобное расположение рукавов и подтвержденная калибровка.

Преимущества гидравлических гайковертов

Главное преимущество оборудования — возможность получить высокий крутящий момент при сравнительно небольших размерах силовой головки. Один оператор может выполнять операции, для которых ручным способом потребовались бы длинные рычаги и значительные физические усилия.

Плавная передача нагрузки снижает риск ударного повреждения крепежа и позволяет контролировать каждый цикл. При исправной и откалиброванной системе результаты хорошо повторяются, что важно при работе с несколькими одинаковыми соединениями.

Сменные головки и кассеты позволяют использовать один силовой привод для крепежа разных размеров. Многопортовые насосные станции и автоматические циклы дают возможность механизировать одновременную затяжку нескольких соединений. Современные системы также могут регистрировать давление, количество циклов и результаты операции.

Ограничения и особенности эксплуатации

Гидравлический гайковерт не является полностью автономным инструментом. Для его работы требуется насосная станция, рукава и комплект оснастки. Это увеличивает стоимость системы и усложняет перемещение оборудования между рабочими точками.

Рукава высокого давления необходимо защищать от перегибов, истирания, нагрева и механических повреждений. Нельзя переносить насос или инструмент за рукава. Перед каждой работой проверяют муфты, отсутствие трещин и правильность подключения линий подачи и возврата. Такие требования прямо указаны в рекомендациях Atlas Copco по безопасной работе с гидравлическим моментным инструментом.

Особую опасность представляет зона между реакционным рычагом и опорной поверхностью. Во время подачи давления руки оператора не должны находиться рядом с этой зоной, торцевой головкой или кассетой.

Для сохранения точности гайковерт и насосная система нуждаются в обслуживании и периодической калибровке. Проверять только показания манометра недостаточно: необходимо контролировать фактический момент всей системы.

Как правильно работать с гидравлическим гайковертом

1. Подготовить оборудование. Проверить корпус гайковерта, привод, реакционный рычаг, торцевую головку или кассету. Убедиться, что оснастка соответствует размеру крепежа и рассчитана на требуемый момент.
2. Проверить гидросистему. Перед подключением полностью сбросить давление. Осмотреть рукава и муфты, затем соединить гайковерт с насосной станцией в соответствии с маркировкой линий.
3. Настроить направление вращения. На квадратной модели направление обычно меняют перестановкой приводного квадрата. На кассетной — изменением положения кассеты или силовой головки согласно инструкции.
4. Установить рабочее давление. Найти требуемый момент в таблице производителя и определить соответствующее давление. Настройку выполняют при свободном ходе инструмента, не превышая допустимого давления системы.
5. Разместить инструмент на крепеже. Головка или кассета должна быть установлена полностью, без перекоса. Реакционный рычаг упирают в прочную неподвижную поверхность максимально устойчивой частью.
6. Выполнить затяжку. Давление подают дистанционным пультом. После каждого рабочего хода поршень должен полностью возвращаться. Операцию продолжают до достижения установленного давления без дальнейшего поворота гайки.
7. Проверить результат. При групповом крепеже затяжку проводят по предусмотренной схеме, часто в несколько проходов с постепенным повышением момента.
8. Завершить работу. Остановить насос, полностью сбросить давление и убедиться, что манометр показывает ноль. Только после этого отсоединять рукава и снимать оснастку.

Типичные ошибки при использовании гидравлических гайковертов

Одна из распространенных ошибок — выбор инструмента без учета реального момента и доступного пространства. Даже достаточный по мощности гайковерт может оказаться непригодным, если его невозможно установить на гайку или правильно опереть реакционный рычаг.

Опасно использовать неподходящую или изношенную торцевую головку. Люфт и неполная посадка увеличивают нагрузку на грани гайки и могут привести к разрушению оснастки.

Нельзя превышать максимальное давление в попытке сорвать прикипевшее соединение. Если гайка не двигается при допустимом моменте, следует остановить работу и выбрать другой технологический способ демонтажа.

Реакционный рычаг нельзя опирать на неустойчивую, наклонную или хрупкую поверхность. Запрещается подкладывать случайные металлические предметы, чтобы искусственно изменить точку реакции.

Работа с поврежденными рукавами недопустима. Струя масла под высоким давлением способна проникнуть под кожу и причинить тяжелую травму, даже если повреждение рукава визуально кажется небольшим.

Еще одна ошибка — длительная эксплуатация без калибровки. Износ уплотнений, силового механизма и элементов насоса может изменить фактический момент при прежних показаниях давления.

Гидравлический гайковерт или электрический: что выбрать

Сравнение зависит от того, какой электрический инструмент рассматривается. Обычный электрический ударный гайковерт нельзя считать полноценной заменой гидравлическому моментному ключу на ответственных соединениях. Профессиональный электрический гайковерт с электронным контролем момента представляет собой другой класс оборудования и по точности может приближаться к гидравлической системе.

Критерий	Гидравлический гайковерт	Электрический ударный гайковерт
Максимальный крутящий момент	Очень высокий, доступны модели для крупного промышленного крепежа	Обычно ниже, зависит от класса инструмента
Контроль момента	По давлению и таблице конкретной модели	У ударных моделей ограниченный; у моментных моделей — электронный
Характер нагрузки	Плавный, без ударов	Серия ударных импульсов
Работа с крупным крепежом	Хорошо подходит	Возможности ограничены моделью
Работа в тесном пространстве	Доступны кассетные низкопрофильные исполнения	Зависит от размеров корпуса и головки
Подготовка к работе	Требуются насос, рукава и настройка давления	Достаточно питания или аккумулятора
Мобильность	Ниже	Выше
Ответственные фланцевые соединения	Один из основных вариантов	Ударная модель обычно не применяется для окончательной контролируемой затяжки

Гидравлический инструмент выбирают для крупного крепежа, высоких моментов и ответственных соединений. Электрический ударный гайковерт удобнее для быстрого предварительного монтажа, демонтажа и работ, где не требуется документированное значение момента.

Когда важны одновременно мобильность и точный контроль, следует сравнивать гидравлическую систему не с ударным инструментом, а с профессиональным электрическим моментным гайковертом.

Как обслуживать гидравлический гайковерт

Перед каждым использованием осматривают корпус, квадрат, кассету, реакционный рычаг, рукава и соединительные муфты. Детали с трещинами, значительной деформацией или следами утечки должны быть заменены до начала работы.

После эксплуатации инструмент очищают от грязи, масла и металлической пыли. Не следует погружать его в растворитель или направлять сильную струю воды на уплотнения и соединительные элементы.

Особое внимание уделяют состоянию уплотнений. Утечка масла снижает эффективность системы и может указывать на повреждение цилиндра, штуцеров или рукавов. Ремонт гидравлической части должен выполняться с применением совместимых деталей и материалов.

Периодичность калибровки определяется требованиями предприятия, интенсивностью использования и инструкцией производителя. Внеплановая проверка необходима после ремонта, перегрузки, падения инструмента или появления сомнений в точности. Для контроля гидравлических гайковертов применяются специальные калибровочные стенды и датчики момента.

Хранить оборудование следует в сухом помещении, защищая соединительные муфты заглушками. Рукава не должны находиться под давлением, быть перекрученными или уложенными с малым радиусом изгиба.

Аренда или покупка гидравлического гайковерта

Аренда выгодна, когда оборудование требуется для разового ремонта, монтажа одного объекта или непродолжительной остановки производства. Заказчик получает подходящий инструмент без крупных первоначальных затрат и расходов на длительное хранение.

Особенно удобно арендовать полный комплект: гайковерт, насосную станцию, рукава, кассеты, торцевые головки и реакционную оснастку. Это снижает риск несовместимости компонентов.

При аренде необходимо проверить комплектность, состояние рукавов, наличие таблицы давления и действующих документов о калибровке. Также следует заранее согласовать требуемый момент, размер крепежа и условия работы.

Покупка экономически оправдана при регулярном использовании инструмента, повторяющихся ремонтах и наличии персонала, обученного работе с гидравлическим оборудованием. В расчет следует включать не только стоимость гайковерта, но и насос, оснастку, обслуживание, ремонт и калибровку.

Часто задаваемые вопросы

Чем гидравлический гайковерт отличается от пневматического?

Гидравлический гайковерт создает момент за счет давления масла и передает нагрузку плавными рабочими ходами. Пневматический гайковерт чаще использует ударный или вращательный механизм, приводимый сжатым воздухом. Гидравлический инструмент лучше подходит для очень высоких моментов и контролируемой затяжки крупного промышленного крепежа.

Какой крутящий момент может развивать гидравлический гайковерт?

Диапазон зависит от модели. Компактные инструменты рассчитаны — несколько тысяч ньютон-метров, а тяжелые промышленные модели могут развивать десятки тысяч ньютон-метров до 150 000 ньютон-метров. Выбирать оборудование следует по рабочему диапазону, а не только по максимальному значению.

Можно ли использовать гайковерт для демонтажа старых болтов?

Да, гидравлический гайковерт подходит для ослабления прикипевших и корродированных соединений. Необходимо использовать модель с достаточным запасом момента, исправную силовую оснастку и устойчивую точку реакции. Превышать максимальное давление системы нельзя.

Какая насосная станция подходит для гидравлического гайковерта?

Станция должна соответствовать инструменту по рабочему давлению, типу гидравлической схемы, соединительным муфтам и требуемому объему подачи масла. Для большинства распространенных двухлинейных гайковертов применяются станции до 700 бар, но окончательный выбор выполняют по паспорту конкретной модели.

Нужно ли калибровать гидравлический гайковерт?

Да. Калибровка необходима для подтверждения соответствия фактического момента установленному давлению. Периодичность определяется инструкцией производителя и системой контроля качества предприятия. После ремонта или перегрузки инструмент следует проверить внепланово.

Когда выгоднее арендовать гидравлический гайковерт?

Аренда целесообразна для разового проекта, сезонных работ, аварийного ремонта или операции с нестандартным размером крепежа. При постоянном использовании и большом объеме однотипных соединений обычно выгоднее приобрести собственный комплект.
