Как затянуть болт с нужным усилием без динамометрического ключа?

Ситуация знакома многим: в руках новая деталь, в открытом мануале четко указан момент затяжки, а главного инструмента — динамометрического ключа — под рукой нет. Первая мысль — затянуть «от души», понадеявшись на опыт и «чувство руки». Но в мире, где от одного болта может зависеть безопасность, такой подход недопустим.

Можно ли в экстренной ситуации обойтись без специального инструмента? Да, но с большими оговорками. Давайте рассмотрим методы затяжки болтов без динамометрического ключа, но сначала — о главном.

Оценка рисков: что на кону?

Прежде чем прибегать к альтернативным методам, честно ответьте на вопрос: насколько критичен этот узел? Динамометрический ключ — это не просто инструмент, а гарантия того, что болт создаст расчетное усилие прижима (не больше и не меньше).

• Недотяжка: Болт ослабнет от вибрации. Последствия: отвалившееся колесо, утечка технических жидкостей, разрушение узла.
• Перетяжка: Срыв резьбы, обрыв болта, деформация дорогостоящей детали (например, ГБЦ или корпуса редуктора).

Именно поэтому любые «народные» методы — это компромисс, допустимый лишь для неответственных соединений (например, крепление декоративных элементов, несиловых кронштейнов).

Метод №1: С безменом и расчетом (научный подход)

Это самый точный из кустарных способов, основанный на базовой физике. Момент — это сила, умноженная на длину рычага (M = F × L).

Что понадобится: обычный гаечный ключ, рулетка и пружинный весовой кантер (безмен).

Порядок действий:

1. Узнайте требуемый момент. Найдите в документации, как узнать момент затяжки болтов для вашего узла. Он будет указан в Ньютон-метрах (Нм).
2. Переведите Нм в килограммы. Для простоты расчетов примите, что 10 Нм ≈ 1 кгс·м (килограмм-сила на метр). То есть, если требуется момент 50 Нм, вам нужно создать усилие в 5 кгс на рычаге длиной 1 метр.
3. Измерьте рычаг. Измерьте рулеткой длину вашего ключа от центра головки до точки, за которую вы будете тянуть безменом. Например, 0,25 метра (25 см).
4. Рассчитайте усилие. Разделите требуемый момент в кгс·м на длину вашего ключа в метрах.
   • Пример: Нужен момент 50 Нм (5 кгс·м). Длина ключа — 0,25 м.
   • Расчет: 5 кгс·м / 0,25 м = 20 кг.
5. Тяните! Зацепите безмен за ключ в измеренной точке и тяните строго перпендикулярно ключу, пока стрелка не покажет рассчитанное значение (в нашем примере — 20 кг).

Недостатки: Низкая точность безмена, сложность удержания идеального угла в 90°, погрешности в расчетах.

Метод №2: Затяжка на угол поворота

Этот метод часто используется в заводских условиях (например, при затяжке болтов ГБЦ), но он требует точного соблюдения технологии.

Суть: Болт сначала затягивается с небольшим, легко контролируемым предварительным моментом (например, 20 Нм, что можно сделать обычным воротком «от руки до упора»). Затем он дотягивается на строго определенный угол (например, 90° или 120°).

Когда можно применять: Только если такой порядок прямо указан в заводском мануале! Угол поворота рассчитывается инженерами исходя из шага резьбы и упругости болта.

Что нельзя делать: Придумывать угол самостоятельно. Затяжка «до упора и еще на четверть оборота» для обычного болта — это верный способ его сорвать.

Метод №3: «Чувство руки» — мифы и реальность

Каждый опытный механик утверждает, что «чувствует» момент. Действительно, с годами появляется некая мышечная память. Но является ли она надежным измерительным прибором? Нет.

«Чувство» одного и того же момента будет разным:

• С коротким и длинным ключом.
• На ржавой и смазанной резьбе.
• Для болта М6 и М12.
• Когда вы устали или полны сил.

Полагаться на «чувство руки» можно лишь при работе с крепежом, где момент затяжки не играет никакой роли. Во всех остальных случаях это лотерея.

Когда такие методы категорически недопустимы

Есть узлы, где вопрос «как определить момент затяжки» имеет только один ответ: с помощью поверенного динамометрического ключа. Любые компромиссы здесь — игра с безопасностью.

Запретная зона для «народных» методов:

• Двигатель: Болты ГБЦ, крышек коренных и шатунных подшипников.
• Ходовая часть: Колесные болты/гайки, крепления ступиц, рычагов подвески.
• Тормозная система: Крепления суппортов, тормозных дисков.
• Рулевое управление: Все резьбовые соединения без исключения.

А когда речь заходит о промышленном масштабе — монтаже мостовых пролетов, сборке турбин, фланцевых соединений под высоким давлением — где моменты измеряются тысячами Ньютон-метров, а цена ошибки исчисляется миллионами, альтернатив профессиональному инструменту не существует в принципе.

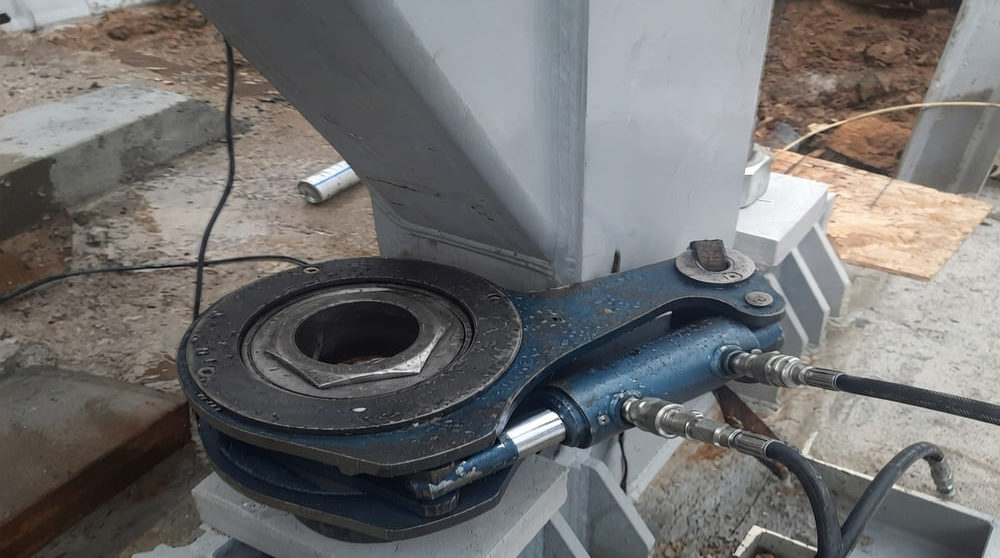

Именно для таких задач компания «Гиро-Аренда» предоставляет в аренду высокоточные гидравлические гайковерты и моментные ключи. Это оборудование, которое гарантирует точное соблюдение проектных требований там, где надежность является абсолютным приоритетом.

Вывод

Возможность затянуть болт без динамометрического ключа существует, но ее применение крайне ограничено. Для всего, что влияет на безопасность и надежность, используйте только профессиональный инструмент. Это признак ответственности и компетентности.
