Расчет момента затяжки: формулы, таблицы по классу прочности и ГОСТы

Для большинства механиков момент затяжки — это значение, взятое из сервисного мануала. Но для инженера или ответственного специалиста — это результат точного расчета, гарантирующего прочность, герметичность и безопасность соединения. Слепое следование табличным значениям без понимания физики процесса может привести к критическим отказам, особенно в высоконагруженных промышленных конструкциях.

В компании «Гиро-Аренда» мы работаем с ответственными соединениями, где моменты достигают десятков тысяч Нм. Для нас точный расчет момента затяжки болтов — это не теория, а обязательный этап, предшествующий применению мощного гидравлического инструмента. В этой статье мы разберем методологию расчета, от базовой формулы до нормативной документации.

Базовая формула расчета

Основная цель затяжки резьбового соединения — создать в стержне болта определенное осевое усилие (силу прижима, F), которое будет удерживать детали вместе. Момент затяжки (М) — это лишь средство для достижения этой цели. Их связь описывает упрощенная, но широко применяемая формула момента затяжки:

M = K * F * d

Где:

• M — искомый момент затяжки (Нм).
• K — безразмерный коэффициент затяжки (трения).
• F — требуемое осевое усилие в болте (Н).
• d — номинальный диаметр резьбы болта (м).

Эта формула — краеугольный камень всех расчетов. Она показывает, что до 90% прикладываемого нами крутящего момента уходит не на создание полезного натяжения, а на преодоление сил трения.

Коэффициент затяжки (K) — главный источник неопределенности

Коэффициент K — это эмпирическая величина, которая объединяет в себе трение в резьбе и трение под опорной поверхностью головки болта или гайки. Именно он является самым переменчивым и сложным для определения параметром, напрямую влияющим на конечный результат.

Его значение зависит от:

• Материала болта и гайки.
• Состояния поверхностей (шероховатость).
• Наличия и типа смазки.
• Наличия покрытия (оцинковка, кадмирование и т.д.).

Состояние резьбы и опорных поверхностей	Примерный коэффициент K
Стальные болты без смазки (сухие)	0.20 — 0.30
Болты со смазкой (моторное масло)	0.15 — 0.18
Болты с дисульфид-молибденовой смазкой	0.11 — 0.15
Кадмированные или оцинкованные болты	0.12 — 0.18
Болты со специальными покрытиями (PTFE)	0.08 — 0.12

Вывод: Использование болта без смазки вместо смазанного (при расчете, сделанном для смазанного) приведет к тому, что при том же моменте затяжки осевое усилие будет на 30-50% ниже расчетного!

Таблицы моментов затяжки по классу прочности

Для стандартных случаев существуют готовые таблицы, рассчитанные для определенных условий (например, K=0.2 и осевое усилие, составляющее 70-80% от предела текучести материала болта). Они служат хорошим ориентиром, но не заменой инженерного расчета для ответственных соединений.

Ориентировочный момент затяжки по классу прочности болтов (Нм) для K ≈ 0.2

Диаметр	Класс прочности 8.8	Класс прочности 10.9	Класс прочности 12.9
M8	24	34	41
M10	47	67	80
M12	81	115	138
M16	200	280	340
M20	390	550	660
M24	670	950	1140
M30	1330	1880	2250

Внимание! Данные являются справочными. Всегда сверяйтесь с проектной документацией.

Обзор основных ГОСТов

В российской инженерной практике расчет и контроль затяжки регламентируются рядом стандартов. Основные из них:

• ГОСТ Р 52643-2006 «Болтокомплекты высокопрочные с шестигранными гайками и шайбами для металлических конструкций. Общие технические условия».
• ГОСТ Р 52644-2006 «Болты высокопрочные с шестигранной головкой с увеличенным размером под ключ для металлических конструкций. Технические условия».

Эти стандарты определяют не только механические свойства крепежа, но и требования к процессу сборки, включая методы контроля натяжения. Важно понимать, что ГОСТ затяжки болтов часто регламентирует не только контроль по моменту, но и по углу поворота гайки, а для самых ответственных соединений — прямое измерение натяжения с помощью ультразвуковых приборов или тензометрических шайб.

Пример практического расчета

Задача: Рассчитать момент затяжки для фланцевого соединения с болтами М30 класса прочности 10.9. Соединение работает в агрессивной среде, болты будут обработаны дисульфид-молибденовой смазкой. Требуемое натяжение — 75% от предела текучести.

Шаг 1: Определяем свойства болта.

• Класс прочности 10.9: предел текучести (σт) = 900 МПа (или 900 Н/мм²).
• Для болта М30 эффективная площадь поперечного сечения резьбы (As) ≈ 561 мм².

Шаг 2: Рассчитываем целевое осевое усилие (F).

• Максимальное усилие по пределу текучести: F_yield = σт * As = 900 Н/мм² * 561 мм² = 504 900 Н.
• Требуемое усилие (75%): F = 0.75 * F_yield = 0.75 * 504 900 Н ≈ 378 675 Н.

Шаг 3: Выбираем коэффициент затяжки (K).

• Для дисульфид-молибденовой смазки принимаем среднее значение K = 0.13.

Шаг 4: Рассчитываем момент затяжки (M).

• Диаметр (d) = 30 мм = 0.030 м.
• M = K * F * d = 0.13 * 378 675 Н * 0.030 м ≈ 1477 Нм.

Заключение

Как видно из примера, расчет момента затяжки — это многофакторный процесс, требующий понимания свойств материалов, условий эксплуатации и физики трения. Ошибки в определении коэффициента К или требуемого усилия натяжения могут свести на нет всю точность применяемого инструмента.

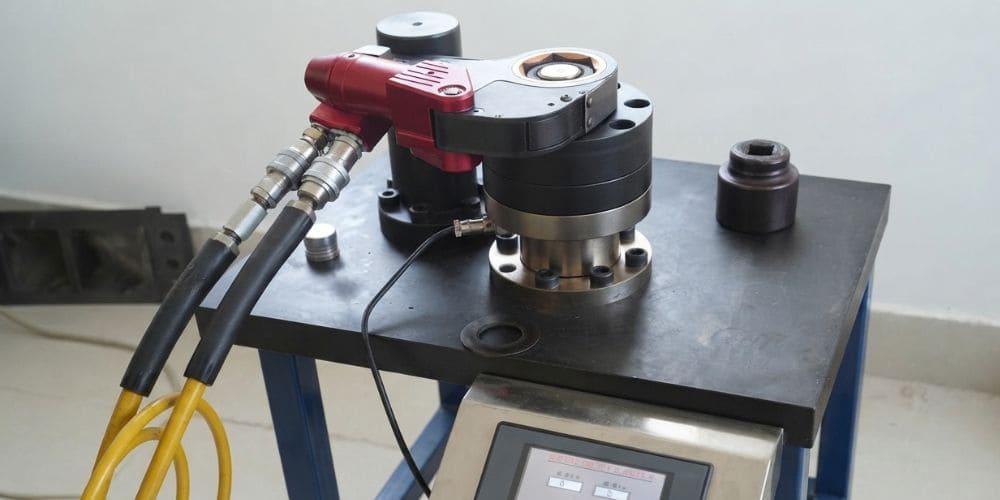

Для реализации таких расчетов на практике, особенно при работе с крупногабаритным крепежом, необходимо специализированное оборудование. «Гиро-Аренда» предоставляет в аренду гидравлические моментные ключи с точной регулировкой и динамометрические мультипликаторы, позволяющие приложить рассчитанный момент с погрешностью не более 3-5%. Мы обеспечиваем не только инструмент, но и экспертную поддержку, помогая гарантировать надежность самых ответственных резьбовых соединений в любой отрасли промышленности.
