Схемы и последовательность затяжки болтов: от ГБЦ до колес

Любой опытный механик знает, что для каждого важного соединения есть не только свой момент затяжки, но и своя последовательность затяжки болтов. Новички часто пренебрегают этим правилом, считая, что главное — затянуть с нужным усилием. Это критическая ошибка, которая может привести к деформации деталей, нарушению герметичности и, в конечном счете, к повторному ремонту.

В компании «Гиро-Аренда» мы работаем с ответственными фланцевыми соединениями в промышленности, где неправильная очередность затяжки болтов может привести к многомиллионным убыткам. Принцип везде один: от головки блока цилиндров вашего клиента до фланца на нефтепроводе. Давайте разберемся в нем детально.

Почему порядок так важен? Физика процесса

Представьте, что вы затягиваете крышку на большом контейнере с резиновым уплотнителем, у которой 10 болтов по периметру. Если вы сразу затянете один болт до упора, что произойдет? Противоположная сторона крышки приподнимется. Уплотнитель будет сжат в одной точке и останется свободным в другой. Пытаясь затянуть следующий болт, вы начнете изгибать крышку, создавая в ней внутренние напряжения.

То же самое происходит с любой деталью:

• Головка блока цилиндров (ГБЦ): Неправильный порядок приведет к ее изгибу («коромыслу»), неравномерному обжатию прокладки и, как следствие, к прорыву газов или утечке антифриза.
• Клапанная крышка или поддон: Появятся течи масла, как бы сильно вы ни тянули болты.
• Колесный диск: Неправильная затяжка может вызвать биение и неравномерный износ тормозного диска.

Правильная схема затяжки болтов обеспечивает равномерное, постепенное прилегание деталей друг к другу, исключая деформации и гарантируя герметичность.

Типовые схемы: крест-накрест и спираль

Все многообразие схем сводится к двум основным логическим подходам, которые всегда можно найти в мануале затяжки к конкретному узлу.

1. Схема «крест-накрест» (или «звезда»)

   Применяется для деталей с болтами, расположенными по кругу или квадратом. Классический пример — колесные диски, корпуса насосов, некоторые крышки.

   Логика: Затягивается один болт, затем — диаметрально противоположный ему. Это позволяет равномерно «сажать» деталь на свое место, центрируя ее и распределяя нагрузку.
2. Схема «спираль» (от центра к краям)

   Используется для больших и сложных по форме деталей, особенно тех, что требуют идеальной герметичности. Ярчайший пример — ГБЦ, впускные и выпускные коллекторы.

   Логика: Затяжка начинается с центральных болтов и постепенно, по спирали, расходится к периферии. Это позволяет «выдавить» любые неровности и воздух от центра к краям, обеспечивая идеальное прилегание всей плоскости.

Пример 1: Затяжка головки блока цилиндров (ГБЦ)

Это одна из самых ответственных операций. Ошибка здесь недопустима.

1. Подготовка: Убедитесь, что поверхности блока и ГБЦ чистые и ровные. Установите новую прокладку. Смажьте резьбу и подголовники новых болтов согласно инструкции производителя (это критически важно для правильного момента!).
2. Первый проход: Вручную закрутите все болты до касания. Затем, используя динамометрический ключ, выполните протяжку болтов с небольшим начальным моментом (например, 20-30 Нм), строго следуя схеме из мануала (спираль от центра).
3. Второй проход: Увеличьте момент (например, до 60-70 Нм) и снова пройдите все болты в той же последовательности. Этот этап позволяет деталям и прокладке «усесться».
4. Финальный этап (доворот на угол): Большинство современных двигателей требуют финальной затяжки на определенный угол (например, +90° и еще раз +90°). Для этого используется угломер. Такая процедура заводит болт в зону пластической деформации, обеспечивая максимально стабильное усилие прижима. Последовательность затяжки болтов на этом этапе так же важна, как и на предыдущих.

Пример 2: Затяжка колесных гаек/болтов

Казалось бы, простая операция, но и здесь есть свои нюансы.

1. Наживление: Навесив колесо, закрутите гайки/болты от руки до касания диска.
2. Предварительная затяжка: Используя крестообразную схему («звезда»), подтяните гайки баллонным ключом на вывешенном колесе. Цель — отцентровать диск на ступице. Не тяните до упора!
3. Финальная затяжка: Опустите автомобиль так, чтобы колесо уперлось в землю, но не несло полный вес. Используя динамометрический ключ, выставленный на рекомендованное значение (например, 110-120 Нм), затяните гайки до щелчка, снова строго соблюдая схему «крест-накрест».

Что такое «протяжка»?

В среде механиков термин «протяжка» имеет два значения:

1. Процесс затяжки: Собственно, сам процесс прохода по всем болтам в определенной последовательности.
2. Контрольная проверка: Повторная затяжка болтов после некоторого времени эксплуатации (например, через 1000 км пробега). Это было особенно актуально для старых типов прокладок ГБЦ, которые со временем давали усадку. Для современных многослойных стальных прокладок и болтов TTY (работающих на пределе текучести) повторная протяжка, как правило, не требуется и даже может быть вредна. Всегда сверяйтесь с мануалом!

Вывод

Правильная схема затяжки болтов — это не рекомендация, а строгое технологическое требование. Она так же важна, как и правильный момент. Принципы равномерного распределения нагрузки универсальны — они работают и в двигателе легкового автомобиля, и при монтаже опор моста или турбин на электростанции.

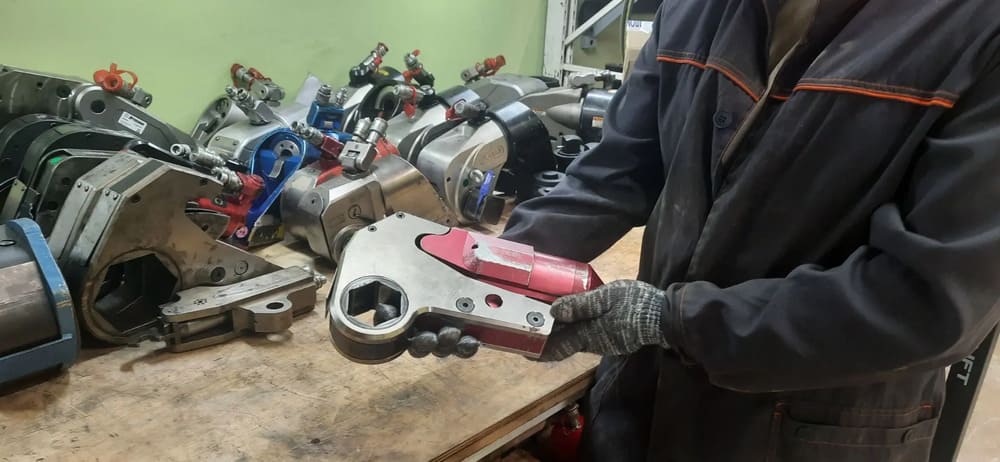

Именно поэтому в «Гиро-Аренда» мы не просто предоставляем в аренду высокоточные гидравлические гайковерты, но и консультируем наших клиентов по правильным процедурам затяжки для самых сложных промышленных объектов. Ведь профессионализм проявляется в деталях, и правильная последовательность — одна из важнейших.
