Выпрессовка шкворней на грузовиках и ГАЗели: обзор гидравлических съемников

Шкворень — один из основных элементов управляемого моста грузового автомобиля. Он образует ось, относительно которой поворачивается поворотный кулак, и одновременно воспринимает значительные радиальные и осевые нагрузки. От состояния шкворня, втулок, опорных элементов и смазочных каналов зависят точность рулевого управления, устойчивость автомобиля и равномерность износа передних шин.

При замене исправная на вид деталь нередко оказывается прочно зафиксированной в посадочном отверстии из-за коррозии, загрязнения и длительной работы под нагрузкой. Выбивание кувалдой может повредить балку, поворотный кулак или посадочное место. Поэтому профессиональная выпрессовка шкворней выполняется гидравлическим съемником, создающим контролируемое осевое усилие без интенсивных ударов.

Современные гидравлические выпрессовщики позволяют обслуживать ГАЗель, ГАЗ, ПАЗ, ЗИЛ, КамАЗ, МАЗ, Урал, автобусы и импортные грузовики. Оборудование подбирают не только по марке автомобиля, но и по диаметру шкворня, расстоянию между точками крепления, доступному пространству, длине рабочего хода и требуемому усилию. Производители предлагают модели примерно от 30 до 100 тонн, а также исполнения с ручным, пневмогидравлическим или электрогидравлическим приводом.

Что такое шкворень и когда требуется его замена

Функции шкворня в конструкции автомобиля

В классической конструкции переднего управляемого моста шкворень соединяет балку с поворотным кулаком. Кулак должен свободно поворачиваться вокруг его оси при изменении положения рулевого колеса, но не иметь недопустимого бокового или вертикального перемещения.

Рабочая поверхность шкворня взаимодействует со втулками или подшипниковыми элементами. Смазка снижает трение и защищает соединение от ускоренного износа. При недостаточном обслуживании внутрь узла проникают вода и абразивные частицы, смазка теряет свойства, а поверхности начинают работать с повышенным трением.

При ремонте важно оценивать весь шкворневой узел. Установка нового пальца в изношенные втулки или поврежденное посадочное место не устраняет люфт и может привести к повторной неисправности.

Признаки износа шкворневого узла

Наиболее характерный признак — люфт поворотного кулака относительно балки. Во время движения он может проявляться стуком на неровностях, ухудшением курсовой устойчивости и необходимостью постоянно корректировать траекторию рулем. Передние шины нередко начинают изнашиваться по внутренней или наружной кромке.

На неисправность также указывают затрудненный поворот колес, скрип, рывки при возвращении руля и следы сухой работы около втулок. Однако похожие симптомы возникают при износе ступичного подшипника, рулевых наконечников, тяг и других деталей. Поэтому решение о замене принимают после проверки узла и измерения фактического люфта.

Почему нельзя откладывать замену

Увеличенный зазор в шкворневом соединении ухудшает стабильность автомобиля и повышает нагрузку на втулки, поворотный кулак, рулевые тяги и передние шины. По мере развития неисправности износ становится неравномерным, а восстановление узла обходится дороже.

Если шкворень не смазывается и начинает заедать, для поворота колес требуется большее усилие. В запущенном состоянии возможно повреждение посадочных поверхностей, после которого обычной заменой ремонтного комплекта ограничиться уже нельзя. Потребуется восстановление геометрии или замена поворотного кулака.

Почему возникают сложности при выпрессовке шкворней

Коррозия и прикипание деталей

Шкворневой узел расположен в зоне постоянного воздействия воды, грязи и противогололедных реагентов. При поврежденных уплотнениях в соединение попадает влага, вызывающая коррозию. Продукты окисления заполняют зазор между деталями и увеличивают сопротивление их взаимному перемещению.

Из-за этого шкворень, который изначально был установлен с расчетным натягом, после нескольких лет эксплуатации фактически соединяется с посадочной поверхностью плотным коррозионным слоем. Одной физической силы или обычного механического съемника для демонтажа может оказаться недостаточно.

Высокая посадочная плотность

Шкворень должен сохранять заданное положение под действием ударных и переменных нагрузок, поэтому соединение выполняется с высокой точностью. Даже без выраженной коррозии для начала перемещения детали может потребоваться усилие в десятки тонн.

Максимальное усилие оборудования не равно усилию, которое обязательно должно быть приложено к каждому узлу. Оно показывает возможности гидросистемы и силовой рамы. Оператор должен контролировать давление, соосность и реакцию соединения, не превышая значений, установленных производителем съемника.

Длительная эксплуатация без обслуживания

Недостаток смазки вызывает задиры и локальный перегрев трущихся поверхностей. Металл втулки и шкворня может деформироваться, а частицы износа превращаются в абразив. В результате палец не просто прикипает, а механически заклинивается в поврежденном соединении.

Перед демонтажем необходимо проверить, удалены ли стопорные элементы, фиксаторы и крышки. Попытка выдавить зафиксированный шкворень приводит к резкому росту нагрузки на шток, шпильки и раму съемника.

Повреждение посадочных мест при неправильном демонтаже

Удары кувалдой передаются не только на шкворень, но и на поворотный кулак, балку, втулки и крепеж. Если удар наносится под углом, край пальца деформируется, после чего его становится еще сложнее провести через отверстие.

Опасна и неправильная установка гидравлического съемника. При несовпадении оси штока с осью шкворня возникает боковая нагрузка. Она может согнуть пуансон, повредить резьбу шпилек, деформировать раму или разрушить край посадочного отверстия.

Что такое гидравлический съемник шкворней

Гидравлический съемник, выпрессовщик или шкворнедав — это силовое оборудование, создающее направленное давление на торец шкворня. Реактивное усилие воспринимается рамой, траверсами или шпильками, закрепленными относительно поворотного кулака. Благодаря этому деталь перемещается вдоль своей оси без серии сильных ударов.

Многие модели позволяют выполнить работу непосредственно на автомобиле, не снимая балку переднего моста. Возможность запрессовки нового шкворня зависит от конструкции конкретного выпрессовщика, комплекта оснастки и требований руководства по ремонту автомобиля.

Основные элементы конструкции

Основой оборудования служит гидроцилиндр, внутри которого под давлением рабочей жидкости перемещается поршень со штоком. Давление создает ручной, пневмогидравлический или электрогидравлический насос. Цилиндр устанавливается в силовую раму либо соединяется с траверсами и шпильками.

В комплект также входят рукава высокого давления, быстроразъемные муфты, упорные элементы, оправки и пуансоны. Оснастка передает нагрузку на торец шкворня и одновременно обеспечивает свободное пространство для его выхода. Манометр позволяет контролировать давление в системе и косвенно оценивать создаваемое усилие.

Как работает гидравлический съемник

После установки оборудования шток располагают соосно шкворню. При работе насоса масло поступает в полость цилиндра и перемещает поршень. Шток через пуансон давит на шкворень, а рама воспринимает обратную реакцию.

Преимущество гидравлики заключается в плавном увеличении нагрузки. Оператор может остановить процесс, если рама сместилась, пуансон перекосился или давление растет без движения детали. Это принципиально отличает гидравлическую выпрессовку от неконтролируемых ударов.

Виды гидравлических съемников для шкворней

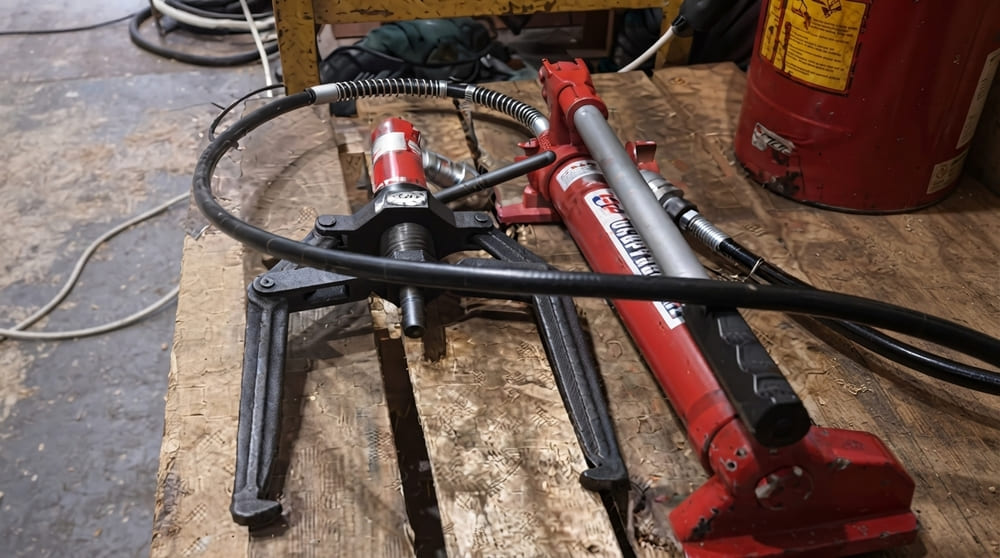

Универсальные съемники

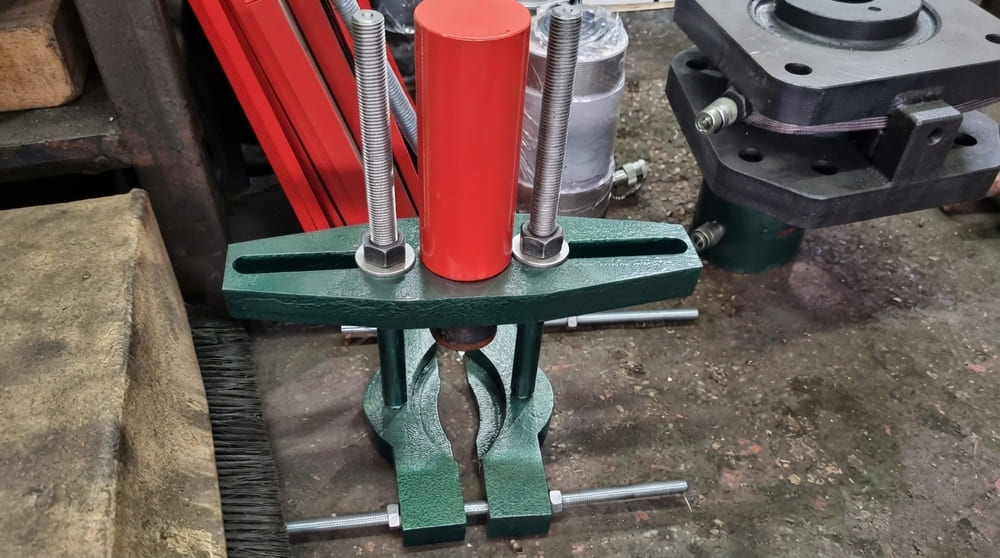

Универсальная модель имеет регулируемую силовую раму и набор сменных оправок. Она подходит для нескольких типов грузовиков при условии, что размеры поворотного кулака, диаметр шкворня и требуемое усилие входят в рабочий диапазон оборудования.

Универсальность не означает совместимость с любым автомобилем. Перед работой необходимо проверить расстояние между шпильками, глубину установки, ход цилиндра, наружные размеры рамы и возможность расположить оборудование в колесной нише.

Специализированные комплекты для грузовых автомобилей

Специализированный комплект рассчитан на определенную группу мостов или диапазон размеров. Его преимущество — подходящая геометрия адаптеров и более быстрая установка. Для автосервиса, постоянно работающего с одной маркой грузовиков, такой вариант нередко удобнее универсального набора.

При обслуживании КамАЗ, МАЗ и сопоставимых по классу машин производители гидравлического оборудования рекомендуют рассматривать выпрессовщики усилием около 50–70 тонн. Для тяжелых тягачей, автобусов и спецшасси выпускаются модели на 95–100 тонн. Окончательный выбор зависит от конструкции обслуживаемого моста.

Съемники для автомобилей ГАЗель

Для ГАЗели и другого малотоннажного транспорта применяются более компактные рамы. Они удобнее размещаются в ограниченном пространстве и имеют меньшую массу. В модельных рядах производителей встречаются выпрессовщики примерно на 30–45 тонн, рассчитанные на шкворни диаметром до 45 мм.

Например, одна из серий оборудования для легких и средних грузовиков имеет усилие 31 тонну, максимальный диаметр шкворня 45 мм и расстояние между шпильками 150 мм. Другие распространенные комплекты для ГАЗ, ГАЗели, ЗИЛ и ПАЗ развивают около 45 тонн. Эти цифры нельзя использовать как универсальную норму: совместимость определяется характеристиками конкретного съемника и автомобиля.

Съемники большой мощности для коммерческого транспорта

Для регулярного ремонта тяжелой техники применяются выпрессовщики на передвижной тележке. Тележка удерживает массивную раму, позволяет регулировать высоту и уменьшает нагрузку на персонал. Насос может быть ручным или пневмогидравлическим.

Профессиональные модели развивают 70–100 тонн и работают со шкворнями диаметром до 60–65 мм. Такие установки востребованы на грузовых СТО, в автобусных парках, транспортных компаниях и ремонтных базах спецтехники.

Какие автомобили обслуживают гидравлические съемники

Гидравлические съемники применяются на грузовиках и автобусах с поворотными кулаками шкворневого типа. Но подбор по названию марки является только предварительным этапом.

Для ГАЗели, ГАЗ и части моделей ПАЗ обычно достаточно компактного выпрессовщика малого или среднего класса. На КамАЗ, МАЗ и Урал чаще требуется более мощное оборудование с увеличенным расстоянием между шпильками. Для ЗИЛ могут применяться как компактные, так и средние модели — это зависит от модификации моста.

Съемники используются и при обслуживании автобусов ЛИАЗ, ПАЗ, Ikarus, а также грузовиков MAN, Mercedes-Benz, Scania, Volvo, Isuzu, Ford Cargo и техники китайского производства. Универсальный комплект должен иметь соответствующие оправки и позволять установить цилиндр строго по оси соединения.

Некоторые производители указывают марки автомобилей в описании оборудования, однако при выборе важнее проверить максимальный диаметр шкворня, расстояние между элементами рамы, рабочий ход и доступное пространство вокруг узла.

Преимущества гидравлической выпрессовки шкворней

Главное преимущество гидравлического оборудования — высокое усилие при относительно небольших физических затратах оператора. Давление нарастает плавно, поэтому начало перемещения детали можно контролировать.

При правильной установке нагрузка действует вдоль оси шкворня. Это снижает риск разбить край отверстия, погнуть палец или повредить поворотный кулак. Отсутствие интенсивных ударов также уменьшает нагрузку на соседние детали переднего моста.

Гидравлическая выпрессовка сокращает продолжительность ремонта, особенно когда оборудование позволяет работать без снятия балки. На СТО это уменьшает время занятости поста и упрощает обслуживание автомобилей с сильно прикипевшими соединениями.

Безопасность зависит от соблюдения инструкции. Оператор не должен находиться на линии возможного вылета детали, работать с поврежденным рукавом, превышать паспортное давление или изменять настройку предохранительного клапана. Перед соединением быстроразъемных муфт необходимо удалить загрязнения, а нагрузку следует увеличивать постепенно.

Как выполняется выпрессовка шкворня гидравлическим съемником

Ниже приведен общий порядок. Точная последовательность демонтажа определяется конструкцией автомобиля и руководством производителя оборудования.

Подготовка автомобиля

Автомобиль устанавливают на ровной прочной площадке, фиксируют стояночным тормозом и противооткатными упорами. Переднюю часть поднимают оборудованием соответствующей грузоподъемности и размещают на надежных опорах. Использовать один домкрат в качестве постоянной опоры нельзя.

Рабочую зону очищают от грязи. До создания давления необходимо определить направление выхода шкворня и убедиться, что для него предусмотрено свободное пространство.

Демонтаж сопутствующих элементов

Снимают колесо и детали, мешающие доступу к поворотному кулаку. В зависимости от автомобиля может потребоваться отсоединение рулевой тяги, тормозных элементов, крышек, уплотнений и других деталей.

Особое внимание уделяют стопорному клину, болту или другому фиксатору шкворня. Он должен быть полностью удален. Попытка выпрессовки при установленном фиксаторе создает аварийную нагрузку на оборудование.

Установка съемника

Раму располагают так, чтобы шток гидроцилиндра находился на одной оси со шкворнем. Подбирают пуансон, который уверенно опирается на торец пальца, но свободно проходит через посадочное отверстие.

С противоположной стороны устанавливают приемную оправку или обеспечивают пространство для выхода шкворня. Все резьбовые соединения рамы затягивают равномерно. Перекос на этом этапе нельзя компенсировать повышением давления.

Подключение гидравлической системы

Перед подключением проверяют цилиндр, насос, рукав высокого давления, муфты и манометр. На поверхности не должно быть трещин, вздутий, заломов и утечек масла.

Муфты соединяют только в чистом состоянии. Рукав размещают так, чтобы он не был натянут, пережат или расположен непосредственно на линии действия нагрузки. Параметры насоса, цилиндра, рукава и соединений должны соответствовать друг другу.

Выпрессовка шкворня

Давление повышают плавно, наблюдая за положением рамы и показаниями манометра. При правильной установке шкворень начинает перемещаться вдоль оси. После первоначального срыва сопротивление обычно уменьшается, но это зависит от состояния соединения.

Если давление растет, а деталь не движется, насос останавливают. Необходимо повторно проверить фиксатор, направление выпрессовки, положение пуансона и наличие перекоса. Нельзя продолжать нагружение только потому, что цилиндр еще не достиг максимального паспортного давления.

По мере выхода шкворня может потребоваться замена короткого пуансона на более длинный. Перед перестановкой оснастки давление полностью сбрасывают.

Очистка посадочного места

После демонтажа удаляют остатки смазки, коррозию и металлические частицы. Втулки, подшипниковые элементы, уплотнения и посадочные поверхности проверяют на задиры, овальность и выработку.

Если отверстие деформировано, установка нового шкворня без восстановления геометрии не обеспечит правильную работу узла. Необходимо выполнить измерения и сопоставить их с ремонтной документацией автомобиля.

Установка нового шкворня

Новый комплект устанавливают с соблюдением направления, зазоров и требований производителя автомобиля. Используют предусмотренную смазку, проверяют проходимость смазочных каналов и состояние масленок.

Запрессовывать шкворень тем же гидравлическим устройством можно только тогда, когда такая операция предусмотрена конструкцией съемника и имеется подходящая оснастка. Усилие должно передаваться на предназначенную для этого поверхность, без нагрузки на хрупкие кромки и уплотнения.

Как выбрать гидравлический съемник шкворней

Тип транспортного средства

Для небольшой мастерской, обслуживающей главным образом ГАЗели и легкие грузовики, массивная установка на 100 тонн обычно избыточна. Она занимает больше места, тяжелее перемещается и требует более просторной рабочей зоны.

Грузовой сервис с КамАЗами, МАЗами, автобусами и импортными тягачами нуждается в более универсальной раме и запасе усилия. При большом потоке техники удобнее передвижное исполнение с регулируемой тележкой.

Необходимое усилие выпрессовки

Усилие выбирают с учетом класса техники и опыта работы с конкретными мостами. В линейках производителей встречаются модели на 30, 50, 70, 95 и 100 тонн. Для легких грузовиков предлагаются установки около 30 тонн, для КамАЗ и МАЗ — примерно 50–70 тонн, для тяжелых шасси — до 95–100 тонн. Производители также рекомендуют предусматривать запас относительно расчетной нагрузки.

Брать оборудование с максимальным тоннажем без учета размеров неправильно. Съемник может иметь достаточное усилие, но не подходить по расстоянию между шпильками, длине штока или габаритам рамы.

Комплектность набора

В базовом комплекте должны быть гидроцилиндр, силовая рама, насос, рукав высокого давления и необходимая соединительная арматура. Для практической работы также нужны пуансоны и приемные оправки нескольких размеров.

Манометр облегчает контроль нагрузки. Для частого применения полезны пневмогидравлический насос и тележка. Перед покупкой следует уточнить, какие адаптеры входят в поставку, а какие приобретаются отдельно.

Совместимость с различными моделями автомобилей

Совместимость проверяют по диаметру шкворня, ширине поворотного кулака, расстоянию между точками установки рамы, длине пальца и доступному пространству. Желательно заранее измерить обслуживаемые узлы или передать производителю данные по моделям автомобилей.

Наличие марки «ГАЗель» или «КамАЗ» в описании не гарантирует совместимость со всеми модификациями этих автомобилей.

Качество материалов и надежность конструкции

Рама и шпильки воспринимают полное реактивное усилие, поэтому состояние металла, резьбы и сварных соединений напрямую влияет на безопасность. Предпочтительно оборудование с паспортом, инструкцией, серийной маркировкой и доступными запасными частями.

Насос должен иметь исправный предохранительный клапан. Рукава и муфты должны быть рассчитаны на рабочее давление системы. Самодельное объединение компонентов с неизвестными параметрами недопустимо.

Типичные ошибки при демонтаже шкворней

Наиболее распространенная ошибка — попытка сразу выбить шкворень кувалдой. Иногда ударный инструмент позволяет сдвинуть деталь, но одновременно деформирует ее торец и нагружает поворотный кулак. После расклепывания торца шкворень может окончательно заклинить в отверстии.

Не менее опасна выпрессовка без удаления стопорного элемента. При этом давление воспринимает не только посадка, но и фиксатор, а оператор ошибочно считает причиной неподвижности сильную коррозию.

К повреждениям приводит установка пуансона под углом, использование неподходящей оправки и опора рамы на тонкие или необработанные участки детали. Повышение давления не исправляет геометрию установки, а только увеличивает вероятность разрушения.

После ремонта ошибкой становится недостаточная очистка посадочного места, установка новых деталей в изношенные втулки, перекрытие смазочного канала или отсутствие смазки. В результате новый шкворень быстро начинает работать с повышенным трением.

Аренда или покупка гидравлического съемника

Аренда выгодна владельцу одного автомобиля или мастерской, где замена шкворней выполняется нерегулярно. Она позволяет получить профессиональный инструмент под конкретный мост и не тратить средства на хранение, обслуживание и периодическую проверку гидросистемы.

Перед арендой необходимо уточнить комплектность, рабочее давление, состояние рукавов, наличие манометра и подходящих адаптеров. Желательно проверить оборудование вместе с представителем арендодателя и зафиксировать обнаруженные повреждения.

Покупка оправдана для грузового автосервиса, транспортного предприятия, автобусного парка или ремонтной базы. При постоянном потоке автомобилей собственный шкворнедав сокращает простой техники и позволяет заранее сформировать комплект оснастки под используемый автопарк.

Экономическая эффективность зависит не только от количества ремонтов. Следует учитывать стоимость демонтажа балки при отсутствии съемника, занятость подъемника, трудозатраты механиков и риск повреждения дорогостоящих деталей.

Правила эксплуатации и обслуживания гидравлического съемника

Перед каждой работой осматривают цилиндр, раму, шпильки, пуансоны, насос и рукав высокого давления. Оборудование с трещинами, поврежденной резьбой, выраженной деформацией или утечкой масла использовать нельзя.

Уплотнения цилиндра и насоса должны сохранять герметичность. Если шток перемещается рывками, не удерживает нагрузку или около уплотнения появляется масло, систему необходимо диагностировать. Доливать следует только рабочую жидкость, рекомендованную производителем.

После использования оборудование очищают от грязи и остатков смазки. Быстроразъемные соединения закрывают защитными колпачками. Шток перед хранением возвращают в безопасное положение, чтобы защитить рабочую поверхность от коррозии и случайных повреждений.

Рукава нельзя переносить за муфты, перекручивать, резко перегибать или использовать для подъема цилиндра. Периодичность замены и технического обслуживания определяют по паспорту оборудования, интенсивности эксплуатации и результатам осмотра.

Часто задаваемые вопросы

Можно ли заменить шкворень без гидравлического съемника?

Технически это возможно. Можно демонтировать поворотный кулак или балку и использовать стационарный пресс, а в несложных случаях — механический съемник. Выбивание кувалдой связано с повышенным риском повреждения деталей. Для регулярного ремонта грузовиков безопаснее и быстрее применять специализированный гидравлический выпрессовщик.

Какое усилие требуется для выпрессовки шкворня?

Единого значения нет. Необходимое усилие зависит от диаметра шкворня, натяга, коррозии, деформации и конструкции переднего моста. Для легких грузовиков выпускаются съемники примерно на 30–45 тонн, для КамАЗ, МАЗ и сопоставимой техники — на 50–70 тонн, для тяжелых грузовиков и спецшасси — до 95–100 тонн. Это диапазоны оборудования, а не обязательная нагрузка для каждого ремонта.

Подходит ли один съемник для разных моделей грузовиков?

Да, если его рама, усилие, ход штока и комплект адаптеров соответствуют размерам всех обслуживаемых узлов. Совместимость следует проверять по техническим параметрам, а не только по перечню марок в рекламе.

Можно ли использовать один съемник для ГАЗели и КамАЗа?

Некоторые универсальные модели заявлены для обеих марок, но на практике конструкции мостов и требуемое усилие могут отличаться. Для ГАЗели важны компактные размеры и подходящие пуансоны, а для КамАЗа может потребоваться более мощная и широкая рама. Перед работой необходимо проверить конкретную модификацию автомобиля и паспорт выпрессовщика.

Что делать, если шкворень сильно прикипел?

Работу нужно остановить, сбросить давление и повторно проверить, удален ли стопор, правильно ли выбрано направление и совпадает ли ось штока с осью шкворня. Соединение очищают, обрабатывают проникающим составом и вновь нагружают постепенно. Превышать максимальное давление или настройку предохранительного клапана нельзя. Нагрев допустим только тогда, когда он предусмотрен технологией ремонта и не повреждает уплотнения, тормозные элементы и металл узла.

Когда выгоднее арендовать гидравлический съемник?

Аренда рациональна при разовом ремонте, обслуживании небольшого автопарка или необходимости использовать редкую модель выпрессовщика. Для СТО и транспортных предприятий, регулярно ремонтирующих шкворневые узлы, обычно выгоднее купить собственное оборудование и набор адаптеров.

Заключение

Гидравлический съемник шкворней позволяет создать контролируемое осевое усилие и демонтировать плотно установленную деталь без интенсивных ударов. Это снижает риск повреждения балки и поворотного кулака, сокращает продолжительность ремонта и облегчает работу с прикипевшими соединениями.

Для ГАЗели и легкого коммерческого транспорта обычно применяются компактные выпрессовщики малого и среднего класса. Для КамАЗ, МАЗ, Урал, автобусов и тяжелых грузовиков требуется оборудование с увеличенным усилием и более широкой силовой рамой. При выборе необходимо учитывать диаметр шкворня, геометрию узла, ход штока, комплект адаптеров, тип насоса и наличие манометра.

Даже самый мощный шкворнедав не компенсирует неправильную установку. Безопасная выпрессовка начинается с диагностики узла, удаления фиксаторов, правильного подбора оснастки и точного совмещения осей. Давление увеличивают плавно, а оборудование эксплуатируют только в пределах значений, установленных его производителем.
