Что нельзя делать при самостоятельной замене шкворней

Замена шкворня нередко воспринимается как обычная операция: разобрать поворотный узел, выбить старую деталь и установить новую. На практике это один из наиболее ответственных видов ремонта передней оси. Шкворень работает в сопряжении с втулками, балкой моста, поворотным кулаком, упорным подшипником и стопорными элементами. Ошибка на любом этапе может привести не только к быстрому износу нового комплекта, но и к повреждению дорогостоящих деталей подвески.

Особенно опасны ударный демонтаж, применение случайных оправок, запрессовка с перекосом и установка нового шкворня в изношенные втулки. После такого ремонта люфт может появиться снова уже через непродолжительное время. В худшем случае деформируется посадочное отверстие балки или поворотного кулака, после чего потребуется восстановление узла либо замена детали в сборе.

Технология ремонта зависит от конструкции передней оси и модели автомобиля. Поэтому размеры, направление демонтажа, допустимые зазоры, количество регулировочных шайб и моменты затяжки необходимо проверять по руководству производителя конкретной машины или оси.

Когда действительно требуется замена шкворней

Признаки износа шкворневого узла

Основным признаком неисправности считается радиальный или осевой люфт поворотного кулака относительно балки переднего моста. В движении он может проявляться стуками на неровностях, ухудшением курсовой устойчивости, неточной реакцией автомобиля на поворот руля и неравномерным износом передних шин.

При сильной коррозии, недостатке смазки или перекосе втулок рулевое колесо, напротив, может поворачиваться слишком тяжело. Иногда появляются скрипы при маневрировании, рывки или затрудненное возвращение колес в прямолинейное положение.

Однако такие симптомы не всегда указывают только на шкворень. Похожие признаки возникают при неисправности ступичных подшипников, рулевых наконечников, тяг и других элементов передней оси. Поэтому перед разборкой нужно локализовать люфт и измерить его индикатором часового типа по методике производителя автомобиля.

В технических инструкциях STEMCO диагностика шкворневого соединения также проводится с помощью индикатора и перемещения вывешенного колеса. При этом конкретное предельное значение зависит от конструкции узла и требований изготовителя.

Почему нельзя откладывать ремонт

При увеличенном зазоре нагрузка распределяется по сопряженным поверхностям неравномерно. Шкворень начинает ударно воздействовать на втулки, а поворотный кулак получает дополнительное отклонение. Постепенно изнашиваются посадочные отверстия, упорный подшипник, шайбы и стопорные элементы.

Неравномерное положение колеса ускоряет износ шин и ухудшает управляемость. Поэтому замена только самого шкворня после длительной эксплуатации неисправного узла часто не решает проблему: приходится восстанавливать или менять уже несколько деталей.

Какие инструменты понадобятся для замены

Обязательный инструмент

Для безопасной работы необходимы домкрат или подъемник соответствующей грузоподъемности, надежные страховочные опоры, инструмент для демонтажа тормозных и рулевых элементов, динамометрический ключ и измерительные приборы.

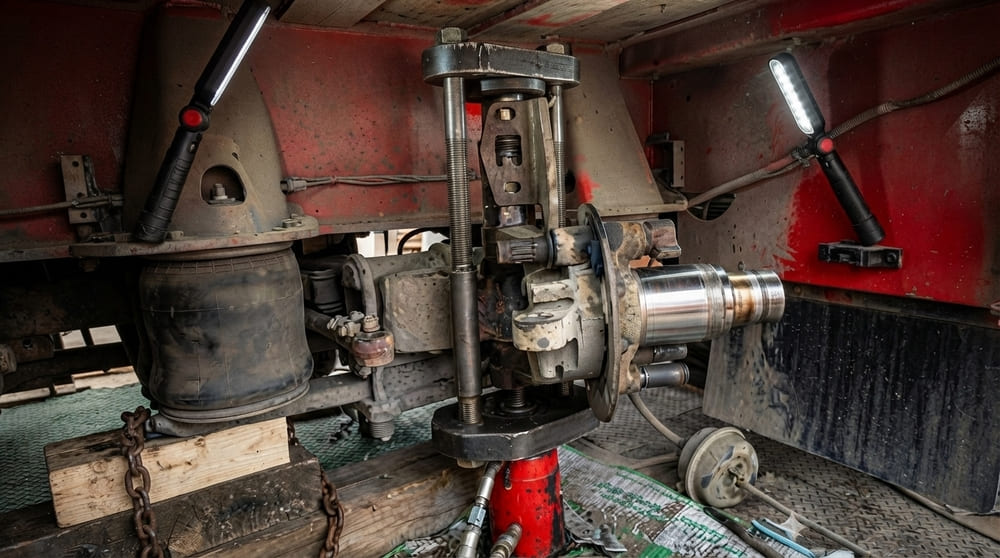

Основной специализированный инструмент — гидравлический выпрессовщик шкворней с комплектом подходящих оправок и адаптеров. В зависимости от исполнения он комплектуется встроенным гидроцилиндром, ручным или пневмогидравлическим насосом, рукавом высокого давления и силовой рамой.

Выпрессовщик должен соответствовать диаметру и длине шкворня, геометрии поворотного кулака и требуемому усилию. Например, профессиональные установки выпускаются с различным ходом штока и рабочим усилием, поскольку для легкой коммерческой техники и тяжелых грузовых автомобилей требуется разная оснастка.

Для контроля состояния деталей могут потребоваться микрометр, нутромер, индикатор часового типа и калибры. Оценивать посадочное отверстие только визуально недостаточно: выраженная овальность или увеличение диаметра могут быть незаметны без измерений.

Почему не стоит использовать подручные средства

Самодельная выколотка, обрезок трубы или случайный съемник не обеспечивают правильного приложения силы. Если оправка упирается не в торец шкворня, а в кромку отверстия или часть поворотного кулака, нагрузка передается на детали подвески.

Другой риск связан с недостаточной прочностью инструмента. При большом усилии самодельная траверса, болт или оправка могут разрушиться. Отлетевшие металлические фрагменты представляют опасность для механика и находящихся рядом людей.

Перед началом работы нужно проверить состояние гидроцилиндра, соединительных муфт, рукавов высокого давления и насоса. Поврежденное гидравлическое оборудование использовать нельзя.

Ошибка №1. Выбивать шкворень кувалдой

Удары кувалдой создают кратковременную, но практически неконтролируемую нагрузку. Даже если шкворень начинает перемещаться, энергия удара передается балке переднего моста, поворотному кулаку, втулкам и стопорным элементам.

Последствием может стать замятие торца шкворня, образование заусенца, деформация посадочного отверстия или появление микротрещин. Если торец расклепывается, диаметр его кромки увеличивается, из-за чего последующая выпрессовка становится еще сложнее.

Ударный способ особенно опасен для прикипевшего шкворня. Коррозия увеличивает сопротивление перемещению, поэтому механик начинает наносить более сильные удары, не контролируя фактическую нагрузку на балку.

Производители профессионального инструмента прямо противопоставляют гидравлическую выпрессовку способу с использованием горелки и молотка. Гидравлическая система создает направленное усилие, а подходящие оправки передают его по оси детали.

Не следует также нагревать узел открытым пламенем без прямого указания в заводской ремонтной документации. В общей инструкции STEMCO при демонтаже шкворня рекомендуется использовать гидравлический пресс или домкрат и отдельно указывается не применять нагрев.

Ошибка №2. Использовать неподходящий съемник

Гидравлический выпрессовщик нельзя подбирать только по максимальному усилию. Важно учитывать рабочее пространство, расстояние между силовыми элементами рамы, ход штока, диаметр шкворня и возможность установить оправку строго соосно.

Слишком крупная рама может не поместиться рядом с поворотным кулаком. Недостаточный ход штока потребует нескольких перестановок оснастки, во время которых возрастает риск перекоса. Оправка меньшего диаметра способна повредить торец детали, а слишком большая — упереться в балку или кромку посадочного отверстия.

Запас по усилию необходим, но использовать максимально мощный гидроцилиндр без контроля давления неправильно. Если шкворень не перемещается при расчетной нагрузке, нужно остановиться и проверить направление выпрессовки, наличие стопорного клина, положение оправки и состояние соединения. Продолжительное увеличение давления может закончиться повреждением балки либо разрушением оснастки.

Профессиональные комплекты имеют набор воротников, пальцев и адаптеров под разные размеры прямых и конических шкворней. Именно соответствие оснастки конкретному соединению позволяет передавать усилие точно и без боковой нагрузки.

Ошибка №3. Игнорировать очистку посадочного места

Почему коррозия мешает правильной установке

После демонтажа старого шкворня на поверхности могут остаться коррозия, затвердевшая смазка, металлическая пыль и частицы изношенных втулок. Если установить новые детали без очистки, загрязнения будут мешать их правильному расположению.

Коррозионный слой изменяет фактический размер отверстия и создает отдельные точки повышенного сопротивления. При запрессовке втулка или шкворень может пойти с перекосом. Даже небольшой перекос нарушает соосность верхнего и нижнего отверстий поворотного кулака.

Как подготовить посадочное отверстие

Сначала удаляют старую смазку и рыхлые загрязнения. Затем поверхность очищают материалом и инструментом, которые не снимают значительный слой основного металла. Нельзя бесконтрольно обрабатывать отверстие абразивным кругом, разверткой или шарошкой: увеличение диаметра приведет к ослаблению посадки.

После очистки необходимо осмотреть поверхность на наличие задиров, трещин, овальности и следов проворачивания втулки. В технической инструкции STEMCO после демонтажа предписывается очистить отверстия балки и поворотного кулака, измерить их и только после этого продолжать сборку.

Ошибка №4. Устанавливать новый шкворень без проверки втулок

Шкворень и втулки работают как единая пара трения. Если поставить новый палец в изношенные втулки, первоначальный зазор сохранится. Кроме того, поверхность старой втулки может иметь овальную выработку, задиры или нарушение соосности.

Перед сборкой нужно проверить состояние втулок, посадочных мест, упорного подшипника, регулировочных шайб и уплотнений. В зависимости от конструкции новые втулки после установки могут требовать развертывания или хонингования до заданного размера. Некоторые ремонтные комплекты используют готовые втулки без последующей развертки, однако это должно быть прямо предусмотрено производителем комплекта.

Недопустимо расширять втулки «на глаз», пока шкворень не начнет проходить через отверстие. Слишком малый зазор вызовет тяжелое вращение и перегрев, а слишком большой быстро приведет к повторному люфту.

Если после установки втулок шкворень не проходит одновременно через верхнее и нижнее отверстия, нельзя затягивать его силой. Нужно проверить соосность, размеры и состояние поворотного кулака. В инструкции STEMCO отсутствие нормального прохождения шкворня через сопряженные отверстия рассматривается как признак проблемы с геометрией узла.

Ошибка №5. Нарушать технологию запрессовки

Усилие гидроцилиндра должно действовать вдоль оси шкворня. Если рама выпрессовщика установлена под углом или оправка касается торца только частью поверхности, возникает боковая нагрузка.

Первые миллиметры перемещения особенно важны. После начала запрессовки нужно убедиться, что деталь входит равномерно, а гидроцилиндр, оправка и отверстие остаются на одной оси. При заметном отклонении операцию необходимо прекратить, снять нагрузку и установить оснастку заново.

Нельзя исправлять перекос увеличением давления. Гидравлическая система способна развить усилие, достаточное для принудительного продвижения детали, но это не означает, что установка выполняется правильно. Результатом могут стать задиры, увеличение отверстия, разрушение втулки или деформация шкворня.

Направление установки также определяют по документации производителя. Некоторые шкворни имеют стопорную площадку, маркировку верхней стороны, смазочные каналы или конструктивную ориентацию. Неправильное положение не позволит установить фиксатор либо нарушит подачу смазки.

Ошибка №6. Использовать старые или поврежденные детали

Экономия на мелких деталях может свести результат ремонта к нулю. Повторно использовать поврежденные стопорные клинья, деформированные шайбы, изношенные подшипники, старые уплотнения и крепеж с поврежденной резьбой не следует.

Стопорный элемент должен надежно удерживать шкворень от осевого перемещения и проворачивания. Изношенный клин или фиксатор может затянуться с требуемым моментом, но не обеспечить правильную фиксацию.

Уплотнения защищают втулки и смазочные каналы от воды и абразивных загрязнений. Старое уплотнение после разборки часто теряет форму или получает повреждения, которые невозможно определить без внимательного осмотра.

Оптимальный вариант — применять полный ремонтный комплект, предназначенный для конкретной модели передней оси. При этом состав комплекта нужно проверить до разборки: в него могут не входить отдельные шайбы, подшипники, масленки или крепеж.

Ошибка №7. Пренебрегать смазкой

Какие элементы необходимо смазывать

Смазка требуется втулкам, рабочей поверхности шкворня, упорному подшипнику и другим точкам, предусмотренным конструкцией. Перед установкой необходимо убедиться, что смазочные каналы и масленки свободны.

Подшипник, если он входит в конструкцию узла, заполняют смазкой до монтажа. После окончательной сборки узел шприцуют через штатные пресс-масленки. Для равномерного распределения состава поворотный кулак перемещают из стороны в сторону.

В инструкции STEMCO рекомендуется продолжать подачу смазки до ее выхода из предусмотренных зазоров, одновременно поворачивая кулак. Это подтверждает заполнение каналов и рабочей зоны соединения.

Какую смазку использовать

Тип смазочного материала определяет производитель автомобиля, передней оси или ремонтного комплекта. Нельзя выбирать состав только по привычке или цвету. Значение имеют класс консистенции, водостойкость, рабочая температура и совместимость с материалом втулок и уплотнений.

Смешивание несовместимых смазок может изменить их консистенцию и снизить защитные свойства. Если неизвестно, какой состав применялся ранее, старую смазку желательно полностью удалить, а каналы очистить.

Чем опасна работа «на сухую»

Без смазочной пленки поверхности шкворня и втулок контактируют напрямую. Возникают задиры, повышается температура, а продукты износа превращаются в дополнительный абразив.

Недостаток смазки может проявиться тяжелым поворотом колес сразу после ремонта. Однако тугое вращение нельзя автоматически объяснять тем, что новая деталь еще «не разработалась». Причиной могут быть лишние регулировочные шайбы, перекос втулок, повреждение подшипника или неправильный зазор.

Ошибка №8. Не проверить результат после сборки

После установки шкворня нужно проверить не только наличие крепежа, но и работу всего поворотного узла. Поворотный кулак должен перемещаться плавно, без закусывания, рывков и аномального сопротивления.

Затем контролируют радиальный и осевой люфт, правильность установки стопорных элементов, моменты затяжки и выход смазки из предусмотренных зон. Проверку желательно выполнять тем же измерительным инструментом, который использовался при первоначальной диагностике.

После установки колес проверяют рулевое управление на вывешенной и стоящей машине. Затем выполняют короткую контрольную поездку на небольшой скорости. Автомобиль не должно уводить в сторону, в передней оси не должны появляться стуки или скрипы.

Если во время ремонта отсоединялись рулевые тяги, изменялись регулировки или заменялись детали, влияющие на положение колес, необходимо проверить углы их установки. Сам факт замены шкворня не всегда изменяет схождение, но выявленный износ или разборка сопряженных элементов могут повлиять на геометрию передней оси.

Пошаговая схема правильной замены шкворня

1. Провести диагностику и точно определить источник люфта.
2. Установить автомобиль на ровной площадке, зафиксировать его и поставить на страховочные опоры.
3. Демонтировать колесо, тормозные и рулевые элементы в последовательности, указанной производителем.
4. Снять стопорные детали и определить правильное направление выпрессовки.

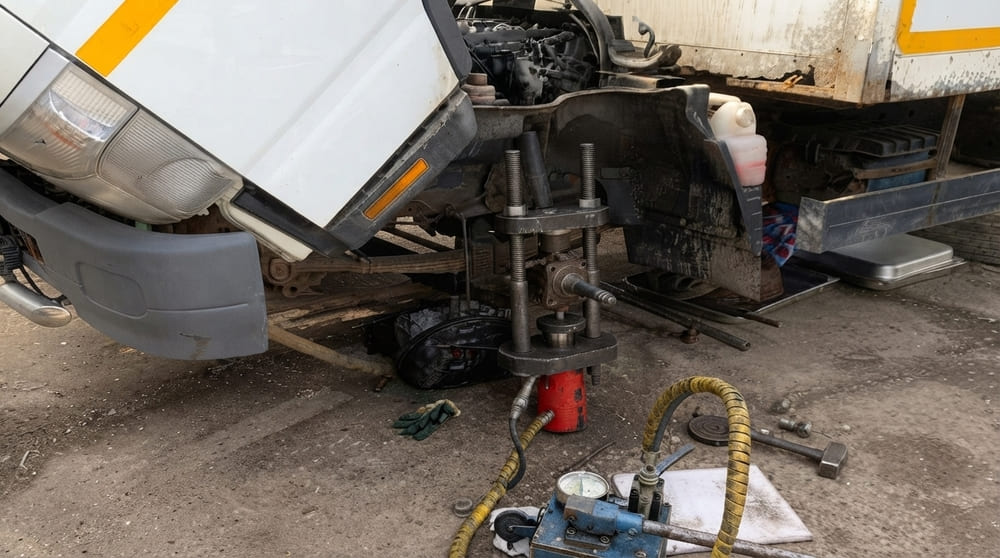

5. Очистить открытые поверхности и установить гидравлический выпрессовщик строго соосно.
6. Плавно выпрессовать старый шкворень, контролируя давление и положение оснастки.
7. Очистить и измерить отверстия балки и поворотного кулака, проверить втулки и подшипники.
8. Установить новые втулки и при необходимости обработать их до размера, указанного производителем.
9. Смазать детали, установить шкворень, регулировочные и стопорные элементы.
10. Проверить люфт, плавность вращения, затяжку крепежа и заполнение узла смазкой.

Это общая схема. Порядок демонтажа тормозных механизмов, рулевых рычагов, фиксаторов и подшипников может существенно различаться.

Почему гидравлический выпрессовщик безопаснее ударного метода

Критерий	Гидравлический выпрессовщик	Ударный демонтаж
Характер усилия	Плавный и контролируемый	Кратковременный и неконтролируемый
Направление нагрузки	Задается рамой и оправкой	Зависит от каждого удара
Риск перекоса	Низкий при правильной установке	Высокий
Риск повреждения балки	Минимальный при соблюдении технологии	Повышенный
Работа с прикипевшим шкворнем	Возможна с контролем давления	Требует сильных ударов
Повторяемость результата	Высокая	Зависит от навыка механика
Необходимость демонтажа балки	Часто не требуется	Может потребоваться при неудачной работе

Гидравлический инструмент не делает ремонт автоматически безопасным. Если неправильно подобрать оправку, не удалить стопорный клин или установить цилиндр под углом, большое усилие только ускорит повреждение узла.

Преимущество гидравлики заключается в возможности плавно создавать и контролировать нагрузку. Специализированные выпрессовщики позволяют удалять шкворни непосредственно на автомобиле без снятия балки, если это допускается конструкцией передней оси.

Когда лучше обратиться в сервис

Самостоятельный ремонт стоит прекратить, если шкворень не начинает двигаться при штатном усилии, давление в системе резко растет либо рама выпрессовщика отклоняется от оси. Продолжать нагружение в такой ситуации опасно.

Помощь специалистов потребуется при обнаружении трещин, выраженной овальности, задиров или деформации балки и поворотного кулака. Восстановление таких деталей требует измерительного оборудования и понимания допустимых ремонтных размеров.

Также не стоит выполнять работу без опыта, если для замены нужно развертывать или хонинговать втулки. Ошибка в несколько сотых миллиметра может привести к чрезмерному зазору или заклиниванию узла.

Обращение в сервис оправдано и при отсутствии подходящего выпрессовщика. Стоимость ремонта балки или поворотного кулака значительно выше экономии на профессиональном инструменте.

Аренда гидравлического выпрессовщика вместо покупки

Покупка шкворнедава оправдана для грузового сервиса, транспортного предприятия или мастерской, которая регулярно ремонтирует передние оси. Для разовой замены выгоднее арендовать оборудование.

Аренда позволяет получить выпрессовщик нужного усилия вместе с насосом и набором адаптеров без затрат на хранение и обслуживание. Перед получением инструмента необходимо сообщить арендодателю модель автомобиля, тип передней оси, диаметр и приблизительную длину шкворня.

При приемке следует проверить комплектность, состояние силовой рамы, резьбовых соединений, гидравлического рукава, муфт и манометра. В комплекте должны быть оправки, подходящие именно к ремонтируемому узлу. Универсальное обозначение выпрессовщика не гарантирует совместимость со всеми автомобилями.

Часто задаваемые вопросы

Можно ли заменить шкворень самостоятельно?

Можно, если имеется опыт ремонта подвески, заводская инструкция, измерительный инструмент и подходящий гидравлический выпрессовщик. Установка нового шкворня без проверки втулок, посадочных отверстий и подшипника не считается полноценным ремонтом.

Почему нельзя выбивать шкворень молотком или кувалдой?

Удары создают неконтролируемую нагрузку и могут деформировать балку, поворотный кулак или торец шкворня. Гидравлическая выпрессовка позволяет прикладывать усилие плавно и строго вдоль оси детали.

Обязательно ли менять втулки одновременно со шкворнем?

Решение принимают после измерения. На практике втулки часто имеют овальность и выработку, поэтому установка нового шкворня в старые втулки не устраняет люфт. Если комплект и инструкция предусматривают совместную замену, менять детали следует комплектом.

Какой инструмент нужен для выпрессовки?

Нужен специализированный гидравлический выпрессовщик с усилием, ходом штока и набором адаптеров, соответствующими конкретной передней оси. Дополнительно необходимы страховочные опоры, динамометрический ключ и измерительный инструмент.

Когда стоит использовать гидравлический выпрессовщик?

Он предпочтителен при ремонте шкворневых узлов грузовых автомобилей, автобусов и коммерческой техники, особенно если деталь установлена с натягом или прикипела. Инструмент снижает риск ударного повреждения и часто позволяет выполнить работу без снятия балки.

Что делать, если шкворень не выходит?

Нужно снять давление и проверить, удалены ли все стопорные элементы, правильно ли выбрано направление демонтажа и соосно ли установлена оправка. Затем оценивают возможности выпрессовщика и состояние соединения. Нельзя компенсировать ошибку установки бесконтрольным увеличением давления или ударами кувалды. Если причина сопротивления не установлена, работу следует передать специализированному сервису.

Заключение

Главная ошибка при самостоятельной замене шкворня — воспринимать эту операцию как обычное выбивание и установку металлического пальца. Качество ремонта определяется не силой удара, а точностью диагностики, правильным подбором оборудования, измерением сопряженных деталей и соблюдением технологии сборки.

Гидравлический выпрессовщик позволяет демонтировать шкворень плавно и соосно, но требует грамотной установки и контроля нагрузки. Перед запрессовкой необходимо очистить и измерить посадочные отверстия, проверить втулки, подшипники, уплотнения и стопорные элементы. После сборки узел нужно смазать и повторно проверить.

Если подходящего инструмента или опыта нет, безопаснее арендовать профессиональный комплект либо обратиться в сервис. Это дешевле, чем восстанавливать поврежденную балку переднего моста или поворотный кулак.
